Механизм для шлифовки задвижек

Разработанные и изготовленные в Конструкторском центре КОНСТАР механизмы для шлифовки уплотнительных поверхностей задвижек обеспечивают высокое качество шлифовки корпусов и клиньев чугунными притирами. Оборудование прошло испытания и отлично показало себя в работе. По дополнительному заказу механизмы могут комплектоваться различными приспособлениями, в том числе и для обработки клина.



Позволяют производить:

  • шлифовку уплотнительных поверхностей корпуса задвижки абразивными кругами
  • притирку уплотнительных поверхностей чугунными притирами
  • шлифовку и притирку уплотнительных поверхностей клиньев



Конструктивные особенности:

  • устанавливается на среднем фланце задвижки
  • имеет электрический привод
  • комплектуется сменными головками для шлифования и притирки
  • обеспечивает высокое качество обработки за счет сложного, плоскопараллельного движения инструмента
  • в качестве опции может комплектоваться приспособлением для обработки клина

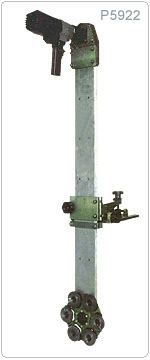

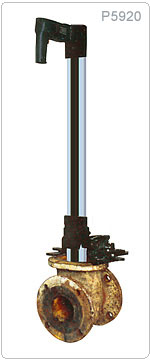

Р5920 Механизм для шлифовки задвижек   Р5922 Механизм для шлифовки задвижек



Технические характеристики:

Модель Р5920 Р5922 Р5983 Р5984
Диапазон использования Dу, мм 80..150 200..400 400..600 600..800
Максимальная глубина погружения, мм 500 900 1100 1200
Минимальное расстояние
между уплотнительными поверхностями, мм
33 48 60 60
Количество шлифовальных кругов 6 6 6 8
Масса, кг 12 17 25 35
Габариты:
— длина, мм 910 1326 1500 1600
— ширина, мм 180 250 300 400
— высота, мм 320 210 300 400



Также для ремонта запорной арматуры на предприятии изготовлены механизмы для наплавки уплотнительных поверхностей методом аргонодуговой сварки с присадочной проволокой.
