Фаскорезы (труботорцеватели, фаскосниматели)

для обработки труб диаметром 16-720 мм с толщиной стенок до 70 мм

Оформить заказ

Фаскорезы (труботорцеватели, фаскосниматели, кромкорезы) применяются для подготовки торцев трубопроводов под последующую сварку. Фаскосниматели для труб позволяют производить подрезку торца трубы после газовой резки или отрезки шлифовальным кругом, обработку внутренней и наружной фаски, и расточку внутреннего диаметра труб непосредственно на месте монтажа и в полевых условиях.

Основная область применения фаскоснимателей – это ремонт, монтаж и демонтаж различных трубопроводов, котлов и теплообменного оборудования. Фаскорезы внедрены на всех АЭС России, поставляются Концерну «Росэнергоатом», корпорациям ГАЗПРОМ, РОСНЕФТЬ и предприятиям тепловой, энергетической, химической, нефте- газоперерабатывающей, судостроительной, пищевой промышленности и предприятиям по восстановлению б/у труб.

Р59112, Р5948М, Р5963 фаскорезы (труботорцеватели)фаскорез Р5968

Р5948М - фаскорез для труб Ø219-426 мм

 Р5968 - фаскорез для труб Ø16-38 мм



Фаскорезы для труб позволяют производить:

  • подрезку торца трубы после газовой резки или отрезки шлифовальным кругом
  • обработку внутренней и наружной фаски
  • расточку внутреннего диаметра труб



Основные характеристики:

  • базируются по внутренней поверхности трубы
  • имеют внутренний самоцентрирующийся зажим
  • сменные центраторы и кулачки обеспечивают обработку широкого диапазона диаметров труб
  • специальные центраторы позволяют производить обработку овальных тонкостенных труб и труб с электрополировкой внутренней поверхности
  • микрометрические винты для выставки резцов позволяют получить повышенную точность обработки
  • минимальный радиус облета
  • возможна одновременная обработка торца трубы несколькими резцами
  • имеют возможность работы в автоматическом или ручном режиме
  • комплектуются резцами из стали Р18
  • комплектуются унифицированными взаимозаменяемыми пневмоприводами или электроприводами
  • специальные модели фаскорезов (Р59119, Р59120, Р59121) используются для обработки и восстановления линзовых и других уплотнений
  • автоматический цикл, компактность, малый вес, минимальное время установки дают возможность применять фаскорезы в труднодоступных и вредных для человека местах
фаскорезы (труботорцеватели)
  1. Фаскорез Р5914 для труб Ø16-38 мм
  2. Фаскорез Р5921 для труб Ø38-102 мм

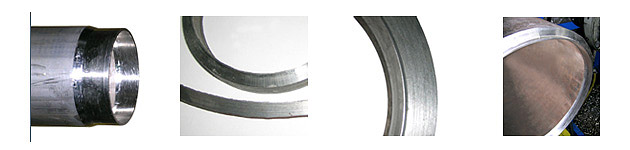

Варианты разделки торцев труб в зависимости от инструмента и настройки

 варианты разделки торцев (схема)

варианты разделки торцев

Модельный ряд:

Универсальные фаскорезы

МодельР5914МР5968 Р5915Р5921Р59128Р5965Р5948М
Диаметр обраб. труб, мм 16...38  16...38 38...10231...100 63...194 108...273 219...426
Подачаручн. ручн.ручн.
ручн.ручн.+авт.ручн.+авт.ручн.+авт.
Конструктивное исполнениеугл. прям.прям.
угл.угл.угл.угл.
Вес, кг6,5 6,511
11182235



Электропривод: Пневмопривод:
напряжение сети - 220 В, 50 Гц
мощность - 1,4-2,6 кВт
расход воздуха - 1-2,5 м3/мин (при 4,5-6,5 кгс/см2)
мощность - 0,8-1,5 кВт
