Труборезы разъемные

для обработки труб диаметром 14 - 1420 мм с толщиной стенок до 100 мм и более

Оформить заказ

Электрические разъемные труборезы предназначены для отрезки, обработки наружной фаски и расточки внутреннего диаметра труб, под последующую сварку. Оборудование для резки труб КОНСТАР позволяет произвести отрезку в любом месте трубопровода. Переносные труборезы базируются по наружному диаметру трубы, состоят из взаимозаменяемых модулей, и имеют пневматический или электрический приводы, а также могут комплектоваться гидроприводами во взрывобезопасном исполнении. Машины для резки труб вписываются в минимальное пространство вокруг трубы и обеспечивают необходимую точность механической обработки резцами.

В стандартном комплекте поставки оборудование комплектуется режущим инструментом из быстрорежущей стали Р18 в количестве 8-ми двухсторонних резцов на механизм и принадлежностями для выполнения отрезки и обработки наружной фаски.



Труборезы внедрены на всех АЭС России, поставляются Концерну "Росэнергоатом", корпорациям ГАЗПРОМ, РОСНЕФТЬ, предприятиям космической, химической, пищевой, нефтяной и газовой отрасли, монтажным, ремонтным и строительным организациям, машиностроительным, судостроительным заводам и предприятиям по восстановлению б/у труб, а их качество подтверждено сертификатом соответствия, выданным Федеральным агентством по техническому регулированию и метрологии.

Труборезы разъемные
  1. Варианты исполнения для различных диаметров труб
  2. Разъемный корпус трубореза
  3. Исполнение трубореза Ду325 с электроприводом

Удобный чемодан для хранения и транспортировки
Удобный чемодан для хранения и транспортировки



Основные преимущества:

  • время установки на трубе 1 — 3 минуты
  • облегченные планшайба и корпус
  • унифицированный быстросъемный пневмо- или электро-привод
  • возможность работы в автоматическом режиме
  • возможность отключения подачи резцов во время работы
  • замена резцов без снятия механизма
  • возможность обработки труб любой толщины (от тонкостенных до толщины 100 мм и более)
  • возможность обработки любых материалов (от пластика до высоколегированных и нержавеющих сталей, а также цветных металлов и сплавов)



Стандартный комплект поставки:

  • вращатель
  • привод
  • два отрезных суппорта
  • режущий инструмент из Р18 (8-10 резцов)
  • комплект принадлежностей и запасных частей
  • инструкция по эксплуатации



По дополнительному заказу поставляются:

  • суппорта для особо стесненных условий
  • удлиненные суппорта для расширения диапазона обрабатываемых труб
  • адаптер для внутренней расточки и обработки фаски толстостенных труб
  • удлиненные опоры
  • приспособления для снятия усиления сварного шва
  • копирующие суппорта, компенсирующие повышенную овальность труб и неточную установку трубореза
  • принадлежности к копирующим суппортам, позволяющие растачивать внутренний диаметр труб и выполнять фаски с копированием наружного диаметра
  • принадлежности для обработки гнутых отводов
  • электроприводы во взрывобезопасном исполнении
  • гидроприводы для работы под водой во взрывобезопасном исполнении
  • гидростанции
  • принадлежности для обработки тонкостенных труб
  • принадлежности для закрепления трубореза по внутреннему диаметру трубы (при отсутствии наружной базы)
  • принадлежности для выставки трубореза на трубе (обеспечивают перпендикулярность и облегчают выставку трубореза)
  • шарнирные петли (необходимы при работе с труборезом в разъемном варианте)
  • дополнительный режущий инструмент



Варианты разделки торцев труб в зависимости от инструмента и настройки

Вариант разделки торцев труб (схема)



Пример обработки трубы Ø530х65 мм

Пример обработки трубы



Пример обработки трубы Ø159х10 мм труборезом с одновременной отрезкой и снятием фаски

Пример обработки трубы Ø159х10 мм

Модельный ряд

Обоначение P5936 P5937 P5957 P5958 P5924 P5925 P5969
Диаметр обраб. труб, мм 14..60 30..108 89..168 89..219 133..325 219..426 325..530
Вес, кг 9 12 16 24 34 50 60

Обоначение P5992 P5970 P5928 P5971 P59117 P5972 P5964
Диаметр обраб. труб, мм 390..616 530..720 630..820 720..920 820..1020 1020..1220 1220..1420
Вес, кг 70 80 95 115 150 170 190



Электропривод: Пневмопривод:
напряжение сети - 220В, 50Гц
мощность - 1,4-2,6 кВт
расход воздуха - 1-2,5 м3/мин (при 4,5-6,5 кгс/см2)
мощность - 0,8-1,5 кВт

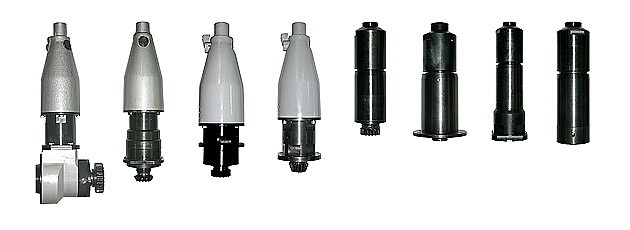

Электрические приводы

пневматические приводы

Технические характеристики:
МодельП5907ЭП5909Э
П5929МЭ
Мощность, кВт1,41,42,6
Направление вращения выходного валаправоеправоеправое/левое
Масса (не более), кг 4913,5
Напряжение питания, В220220220





Пневматические приводы

пневматические приводы

Технические характеристики:
МодельП5907ПП5909ПП5929МП
Мощность, кВт0,81,51,5
Направление вращения выходного валаправоеправоеправое/левое
Давление сжатого воздуха, кг/см25...64...54...5
Масса, кг, не более 4910
