Сварочные головки для сварки труб в трубные доски
Оформить заказ

Головки предназначены для сварки тонко- и толстостенных труб в трубные доски при монтаже или ремонте теплообменников, в аппаратостроении и энергетике. Сварка аргонодуговая в среде защитных газов, неплавящимся (вольфрамовым) электродом, в непрерывном или импульсном режимах, с применением присадочной проволоки или без неё. Точная центровка сварочной головки в трубе по внутреннему диаметру обеспечивает высокое качество и скорость автоматической сварки.

Сварочная головка С5909М Сварочная головка С5909М2
С5909М - сварочная головка для вварки труб Ø16-63 мм, без присадочной проволоки  С5909М2 - сварочная головка для вварки труб Ø38-76 мм, с подачей присадочной проволоки



Сварочная головка С5909М Труба с присадочной проволокой
С5909М - сварочная головка для вварки труб Ø16-63 мм, без присадочной проволоки  Труба Ø63х4 мм (с присадочной проволокой)

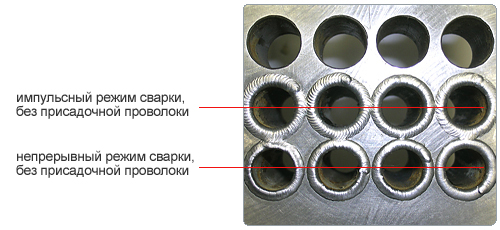

Трубная доска
Трубная доска Ø25х2,5 мм



Основные преимущества:

  • быстросменные центраторы и вкладыши, входящие в комплект позволяют одной головкой сваривать несколько типоразмеров труб
  • управление осуществляется любой аппаратурой предприятия «Констар» с возможностью регистрации параметров сварки



Виды сварных соединений:
сварные соединения

  1. С отбортовкой трубной решетки
  2. Без разделки трубной доски
  3. С разделкой трубной доски

Технические характеристики:
МодельС5911С5909МС5909М2
Виды сварных соединенийA, BA, BC
Тип сваркибез присадочной
проволоки
без присадочной
проволоки
c присадочной
проволокой
Сварочный ток, max, А, ПВ=100%150150150
Диаметр ввариваемых труб, мм 10...2020...6338...76
Толщина стенок труб, мм 1...21,5...3,54...6
Диаметр присадочной проволоки, мм1...1,2
Аппаратура управленияодномоторная
Э5903
одномоторная
Э5903
двухмоторная
Э5904
Масса (без соединительных кабелей), кг335,5
Габариты:
— длина, мм340350400
— ширина, мм 105120190
— высота, мм 505050
